7655凿岩机FT160A型气腿伸缩原理:

气腿伸缩由柄体集中控制，见图c，b，e,f。

1，气腿伸长

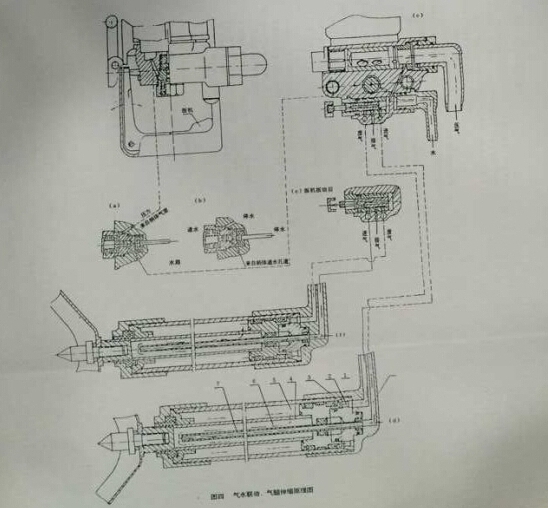

如图四c，d气路系统所示。压气经进气弯管，操纵阀孔，柄体孔道，调压阀孔（又经柄体及缸体孔图上末注）等通路到达气腿横臂，架体气孔（1），又通过架体垫孔（2）直到气腿上腔（3），推动活塞（连同伸缩管）下伸：而气腿下腔（5）里的废气（既原剩余的空气）经孔（4），伸缩管内腔（6），气针内孔（7）架体与横臂孔（8）等废气回路（又经过缸体回气孔图上末注）柄体及换向阀的环形沟槽及柄体上的排气排入大气中。

2，气腿自动缩回

扳动扳机，换向阀被扳机移动，改变了进气和回气方向，原进气通路变成了废气回路原废气回路变成了进气通路，于是在压气的作用下，气腿伸缩管自动缩回。
