凿岩机的用途
凿岩机的用途

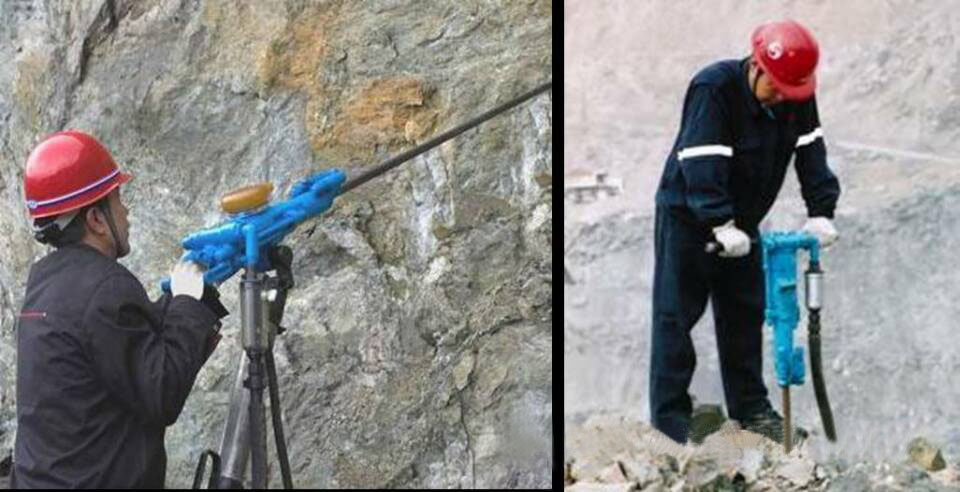

 凿岩机是用来直接开采石料的工具。它在岩层上钻凿出炮眼,以便放入去炸开岩石,从而完成开采石料或其它石方工程。此外,凿岩机也可改作破坏器,用来破碎混凝土之类的坚硬层。

    凿岩机是按冲击破碎原理进行工作的。工作时活塞做高频往复运动,不断地冲击钎尾。在冲击力的作用下,呈尖楔状的钎头将岩石压碎并凿入一定的深度,形成一道凹痕。活塞退回后,钎子转过一定角度,活塞向前运动,再次冲击钎尾时,又形成一道新的凹痕。两道凹痕之间的扇形岩块被由钎头上产生的水平分力剪碎。活塞不断地冲击钎尾,并从钎子的中心孔连续地输入压缩空气或压力水,将岩渣排出孔外,即形成一定深度的圆形钻孔。

        凿岩机工作原理:

      当凿岩机开动时,高压空气经柄体导入配气“风箱”,由一个活动的配气阀交替地将压气导进缸体的后腔和前腔,推动活塞作高速往返运动,工作余气经消音罩排出。

(一)凿岩机活塞冲程运动

       当操纵阀开至机器的运转位置时,压气从操纵阀孔道(1),经柄体气室(2),棘轮孔道(3),阀柜孔道(4)环形气室(5)和配气阀的前端阀套孔(6),进入缸体后腔推动活塞前进,开始冲程运动。当活塞前端面(A)越过排气口后,缸体前腔余气受活塞压缩,形成气垫,并气压逐渐增高。经过回程孔道,前腔被压缩了的余气来到配气阀的后部气室(7)于是气室(7)的气压随着活塞继续向前运动也逐渐增高,有推配气阀前移的趋势。当活塞后端面(B)越过排气口后,缸体后腔便联通消声罩与大气想通,气压骤然下降。此时,配气阀两侧出现压差,于是凿岩机配气阀被推向前移,与阀套靠合,切断了通往缸体后腔的气路,此刻活塞冲击钎尾,结束了冲程运动,开始回程。



(二)凿岩机活塞回程运动

      当配气阀前移与阀套靠合后,切断了压气通往缸体后腔的气路,压气经阀的外圆与阀柜的间隙、气室(7)和回程孔道,进入缸体前腔,推动活塞后移,开始回程运动。

      当凿岩机活塞后端面(B)越过排气口后,缸体后腔余气受活塞压缩形成气垫并气压逐渐增高,作用于配气阀的前端。随着活塞的继续后移,气垫产生推动配气阀向后移的趋势,当活塞前端面(A)越过排气口后,缸体前腔便联通消声罩与大气相通,气压骤然下降,通过回程孔道,也使气室(7)的气压骤然下降,使配气阀两侧出现压差,于是配气阀被推向后移,与阀柜靠合,切断了通往缸体前腔的气路,打开了通往缸体后腔的气路,此刻活塞回到了缸体后腔尽头,结束了回程运动,又将开始冲程。
